Gewerbegebäude in Stahlbeton-Skelettbauweise

Ort: München

Bauherr: Ralf Hinderer

Architektur: Eigenleistung Bauherr

Fertigstellung: 2014

Beschreibung:

• Skelettbau in Stahlbeton
• Aussteifung über einen Kern für Treppenhaus und Aufzugschacht

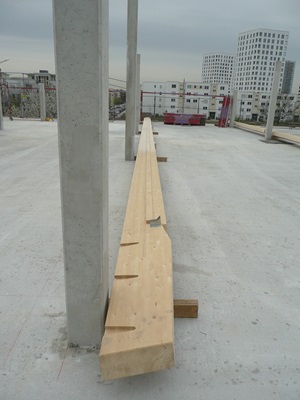

• Dachgeschoss als Hybrid-Rahmensystem mit Brettschichtholz-Riegel und Stahlbetonstützen
• Vorgefertigte Dachelemente in Holztafelbauweise

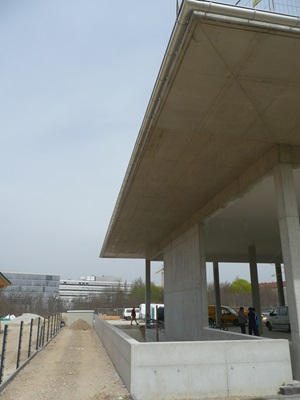

• Stahlbetonflachdecken ohne Unterzüge im Innenbereich, und mit einer sehr weiten und schlanken Auskragung als umlaufendes Vordach
• Kellerwände aus Stahlbeton
• Gründung auf Streifen- und Einzelfundamenten
• Bauteiltemperierung der Stahlbetondecken
• Große Nutzlasten für Silonutzung, Maschinen und LKW-Verkehr

Leistungen INGENIEURBÜRO MOHRY:

• Tragwerksplanung Lph 1 - 6 und 8
• Tragwerksentwurf
• Statische Berechnung mit Nachweis der Feuerwiderstandsdauer der tragenden Bauteile
• Konstruktionspläne, Detailstatik und Detailkonstruktion für die Holztragwerke
• Schalpläne Stahlbetonbau
• Bewehrungspläne Stahlbetonbau
• Bauüberwachung
• Planung von Winterbaumaßnahmen

Fotos:

Foto 01 - 03: Ralf Hinderer
sonst: Markus Mohry
