Schule in Holz-Stahlbeton-Hybridbauweise

Ort: Aufkirchen, Erding

Bauherr: Montessori Verein Erding e.V.

Architektur: Walbrunn Grotz Vallentin Architekten

Fertigstellung: 2004



Beschreibung:

  • Holz-Stahlbeton-Hybridbauweise
  • Dachelemente als Hohlkästen mit beidseitig tragend beplankten Stegträgern
  • Außenwandelemente in Holzrahmenbauweise mit schlanken Kerto-Stielen
  • BSH-Pfosten-Riegel-Fassaden

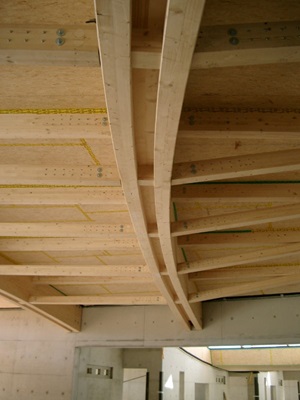

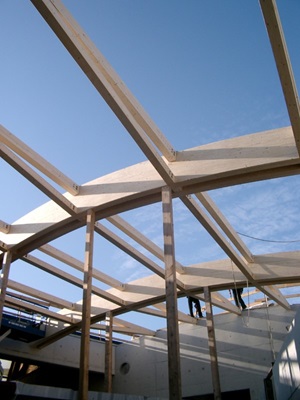

  • Räumlich gebogenes BSH-Tragwerk über Aula und Turnhalle
  • Runder, 2-geschossiger Baukörper (Rotunde), welcher die Außenfassade durchdringt (gebogene BSH-Randträger, Stahlstützen, BSH-Decken mit Rippen, gebogene Außenwände in Holzrahmenbauweise)
  • Innenwände und Decken in Stahlbetonbauweise
  • Gründung auf Stahlbetonbodenplatten



Leistungen als Angestellter im Ingenieurbüro Jochum, Alling:

  • Tragwerksplanung Lph 1 - 6 und 8 für die Holztragwerke
  • Tragwerksentwurf Holztragwerke
  • Statische Berechnung mit Nachweis der Feuerwiderstandsdauer der Holztragwerke
  • Konstruktionspläne, Detailstatik und Detailkonstruktion für die Holztragwerke
  • Bauüberwachung für die Holztragwerke



Fotos:


Markus Mohry
